Gaskühler Baureihe RC 1.1 -H2/-O2

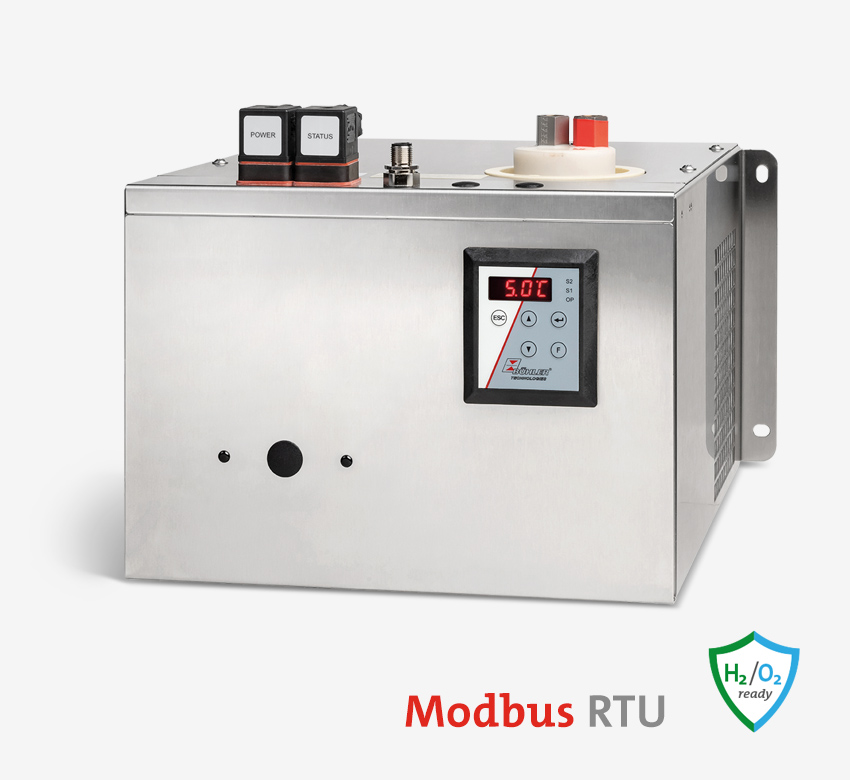

Gaskühler Baureihe RC 1.1 mit Wärmetauscher -H2/-O2

Die Baureihe RC 1.1 mit Wärmetauscher -H2/-O2 wurde speziell für die Anwendung mit hochreinem Wasserstoff oder Sauerstoff entwickelt.
  • Für Anwendungen mit hochreinem Wasserstoff oder Sauerstoff
  • Reinigungsstandard angelehnt an EIGA Doc 33/18 bzgl. Partikel-, Öl- und Fettfreiheit für Wärmetauscher bei O2-Variante
  • Medienberührende Werkstoffe eignungsgeprüft für hohe H2- und O2-Konzentrationen
  • Serienmäßige Überprüfung der Dichtigkeit der Wärmetauscher der H2-Variante mit Helium
  • Nennkühlleistung 360 kJ/h
  • Konstante Taupunktstabilität ± 0,1 °C
  • Ausgangstaupunkt und Alarmschwellen einstellbar
  • Anzeige Kühlblocktemperatur
  • Optional Signalausgang 4 - 20 mA oder Modbus RTU

Der Kompressor Messgaskühler RC 1.1 mit Wärmetauscher -H2/-O2 ist die ideale Lösung für die zuverlässige Kühlung von Wasserstoff (H2) und Sauerstoff (O2) in der extraktiven Gasanalyse, wenn eine hohe Kühlleistung gefordert ist. Grüner Wasserstoff, hergestellt durch die Elektrolyse unter Verwendung erneuerbarer Energiequellen, ist der Schlüssel zu einer nachhaltigen und emissionsfreien Energiezukunft.

Die sichere und zuverlässige Kühlung des Messgases ist für die Gasanalytik im Elektrolyseur (z. B. zur UEG-Überwachung) von entscheidender Bedeutung, da prozessbedingt ein hoher Feuchtigkeitsgehalt zu erwarten ist. Feuchte im Prozessgas kann die empfindlichen Messzellen im Analysator schädigen, deswegen wird die Gastemperatur konstant unter dem Taupunkt des Gases gehalten, wodurch die Feuchte ausfällt. Das Kondensat wird über einen automatischen Kondensatableiter abgeführt.
Neben materialveredelnden Maßnahmen zur Vermeidung Wasserstoff-induzierter Bauteilschädigung werden die Wärmetauscher der Produktreihe für H2 einer Dichtigkeitsprüfung mit Helium unterzogen. Bei der O2-Variante werden spezielle Reinigungsverfahren zur Entfernung von Partikeln, Ölen und Fetten für die medienberührenden Teile angewendet. Die Verschmutzungsgrenzwerte sind an die weltweit verwendete, international geltende Richtlinie EIGA Doc 33/18 „Cleaning of Equipment for Oxygen Service“ angelehnt.
